Tekstil filtreleri için manyetik ayırıcı

Tekstil filtreleri için manyetik ayırıcıların uygulama alanları

• Kimya endüstrisi
• Gıda endüstrisi
• İlaç endüstrisi
• Mühendislik endüstrisi
• Seramik endüstrisi…ve sıvı haldeki veya benzer maddelerden metalik manyetik safsızlıkların yakalanmasının ve filtre düzeneklerinden geçirilmesinin gerekli olduğu diğer birçok endüstri

Manyetik çözüm

Magsy, tekstil filtreleri için manyetik çubuklar için çeşitli manyetik indüksiyon dereceleri - manyetik kuvvet - sunmaktadır. Manyetik çubuklardan geçecek malzemenin türüne bağlı olarak, uygun manyetik kuvvetin seçilmesi gerekir; uzmanlarımız, üretim ortamınız ve teknolojik olanaklarınız hakkında bir istişare ile işbirliği içinde size bunu önerecektir.

Bazı ayırma uygulamaları için, metal safsızlıkların daha uzak bir mesafeden kısmen çekilmesi ve ardından sıkıca tutulması için daha derin bir manyetik devre seçmek gerekir (bu genellikle manyetik ayırma için geçerlidir,

daha büyük ferromanyetik safsızlıkların yakalanması). Bazı uygulamalar için ise, tam tersine, "sıkıştırma" kuvvetinin mümkün olduğunca büyük olması ve en ince ferromanyetik safsızlıkların (yapışkan çamur karakteri) yakalandıktan sonra güvenilir bir şekilde tutulması için manyetik devrenin derinliğinin mümkün olan en küçük ölçüde kısaltılması gerekir. Tüm bunlar, sıvıyı mıknatıslardan ayıran çok ince bir duvarla birlikte yapılır (genellikle seçilen manyetik kuvvete ve manyetik ayırma kalitesi gereksinimlerine bağlı olarak 0,5 ila 0,7 mm kalınlıklarda hareket ederiz).

Her durumda, metal safsızlığın manyetik çubukla mümkün olan en yakın temasını sağlamak her zaman gereklidir. Tekstil filtrelerinde bu genellikle bir sorundur ve manyetik çubuklarla temas, sıvının mum filtrede kaldığı daha uzun bir süreyle değiştirilir; bu da diğer şeylerin yanı sıra teknolojik sürelerin uzamasına neden olur. Bu nedenle, firmamız ayrıca özel olarak uyarlanmış bir manyetik çubuk tutucuya iki manyetik çubuk takarak manyetik ayırmayı güçlendirmeyi de sunmaktadır. Bu, filtre ünitesindeki süreyi uzatmak zorunda değildir ve böylece tutucudaki manyetik çubukların niceliksel olarak güçlendirilmesiyle ferromanyetik safsızlıkların yakalanma olasılığı tam olarak artırılır. İlginizi çekebilir diye, manyetik indüksiyonun ve ayırma kuvvetinin manyetik çubuktan uzaklığa bağlı olarak nasıl azaldığını gösteren bir grafik indirebilirsiniz - bu, daha fazla takılan çubuğun ferromanyetik safsızlıkların yakalanma olasılığını artırdığı gerçeğini doğrular.

Teknik çözüm

Manyetik çubuklar, bir veya iki manyetik çubuğu barındırabilen, kumaş filtrelerin çoğu boyutuna doğrudan tasarlanmış özel olarak geliştirilmiş tutuculara takılır. Tutucu, mum filtrenin oluğuna rahat ve ergonomik bir şekilde oturur ve kurulumu sırasında bile tüm sistemin maksimum sızdırmazlığı garanti edilir. Kaç adet çubuk takılması gerektiği, üretim teknolojisine ve müşterinin elde edilecek manyetik ayırma işlemine ilişkin gereksinimlerine bağlıdır - yukarıdaki paragrafa bakınız.

Tek veya çift manyetik çubuklu versiyonlarda tekstil filtreleri için mıknatıslar üretiyoruz:

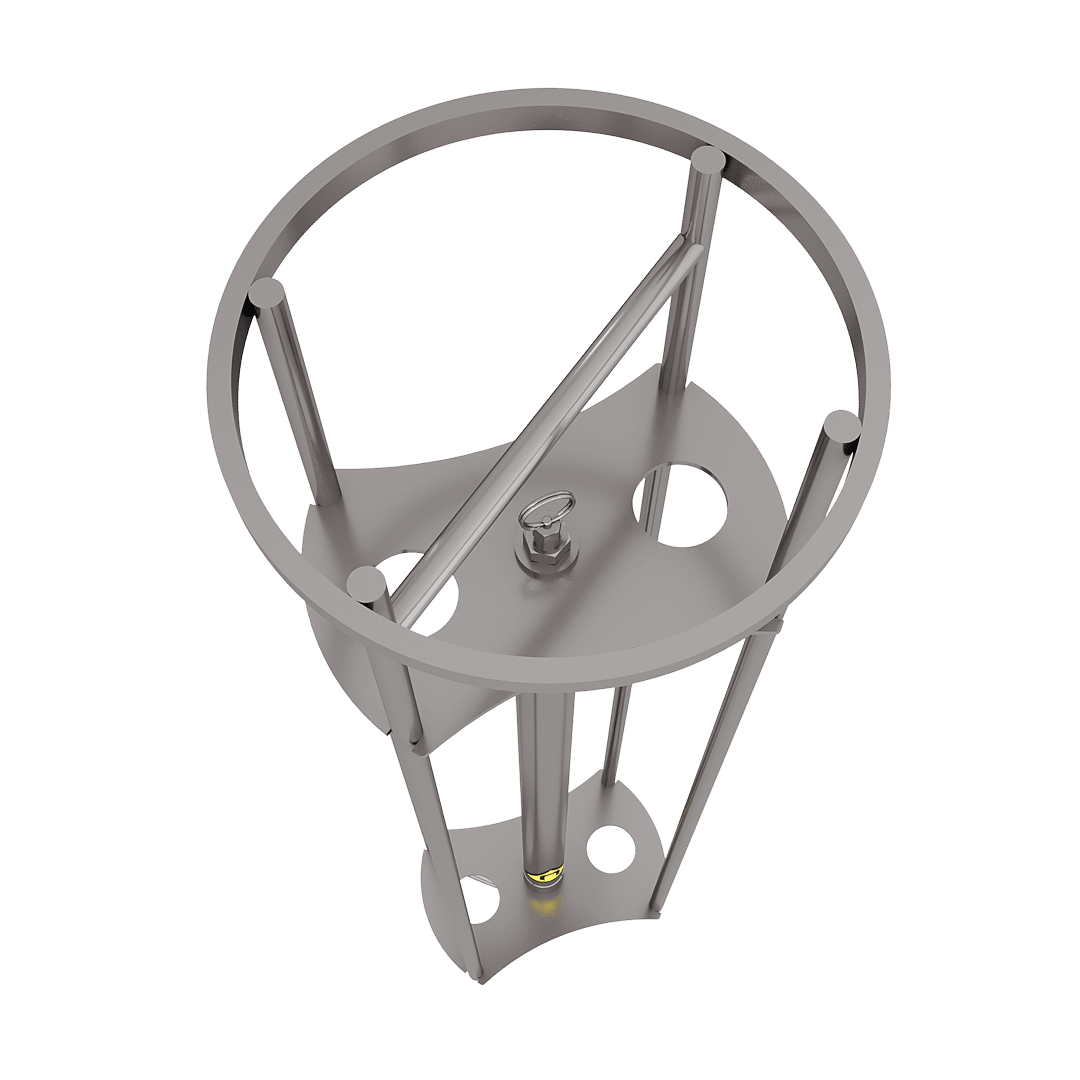

Tek çubuklu tekstil filtre mıknatısı

Tek çubuklu tekstil filtre mıknatısı (MTF – 1) – bir manyetik çubuk + bir çubuk için paslanmaz çelik taşıyıcıdan oluşur.

Çift çubuklu tekstil filtre mıknatısı

Çift çubuklu tekstil filtre mıknatısı (MTF – 2) – iki manyetik çubuk + iki çubuk için paslanmaz çelik taşıyıcıdan oluşur.

Üst kısımda, yardımcı tutucuya takıldığında manyetik çubuğun mükemmel şekilde sabitlenmesi için bir girinti tasarlanmıştır.

Kutup uzantıları arasında daha kısa veya daha uzun bir yay ile özel olarak tasarlanmış, açık manyetik devre, ihtiyaçlarınız için maksimum manyetik koparma kuvvetini garanti eder.

Standart versiyon 1.4301 / AISI 304 paslanmaz çelikten üretilmiştir. Talep üzerine, agresif pH'lı ortamlardaki ihtiyaçlar için 1.4404 / AISI 316 malzeme versiyonunu da sağlayabiliriz. Tüm malzemeler AB standartlarına uygun kalitede ve sertifikalıdır.

Manyetik çubukların standart sıcaklık dayanımı 80 ˚C'ye kadardır. İsteğiniz üzerine, manyetik çubuğu 200 ˚C'ye kadar daha yüksek sıcaklıklarda kullanıma hazır hale getirebiliriz (daha yüksek sıcaklıklar için, seçilen ısı dayanımına bağlı olarak standart manyetik değerlerimizde %10-20'lik bir azalma bekleyiniz).

Manyetik çubuk tutucu

Tutucunun yüzey işlemi, seramik bilyelerle püskürtme yöntemiyle yapılır - sonuç olarak düzgün mat bir yüzey elde edilir. Genel çözüm sağlam, güçlüdür ve daha zorlu kullanımlara bile olanak tanır.

Manyetik çubuk tutucunun üst kısmında, manyetik çubuğun tutucuda sabit bir şekilde tutulmasını ve temizlik için çok kolay bir şekilde çıkarılmasını garanti eden teleskopik bir piston bulunur.

Manyetik çubuk tutucunun çok önemli bir unsuru, özellikle temizlik sırasında manyetik çubukların mükemmel bir şekilde ayrılmasını sağlamak için güvenlik nedenleriyle kullanılan delikli, hafif paslanmaz çelik bölmedir (iki çubuk takılı varyant için geçerlidir).

Manyetik çubuklar çok güçlüdür ve ASLA birbirine bağlanmamalıdır (lütfen bunları kullanırken çok dikkatli olun - birbirine bağlılarsa ayırmak çok zordur ve parmaklarınızı kırma riski vardır).

Manyetik çubukların temizlenmesi

Manyetik çubuğu (tutucunuz için iki manyetik çubuk seçtiyseniz, bunları tek tek çıkarın) tutucudan çıkardıktan sonra, çubuğu eksen yönünde silin. Manyetik devre, manyetik çubuğun her iki tarafında da ucundan yeterince önce sonlandırıldığı için, metal parçacıkları çok kolay dökülür. Ancak, çubuklara takılabilecek keskin metal parçacıklarıyla ellerinizi yaralamamak için bu işlemi koruyucu iş ekipmanıyla yapmak çok önemlidir.
