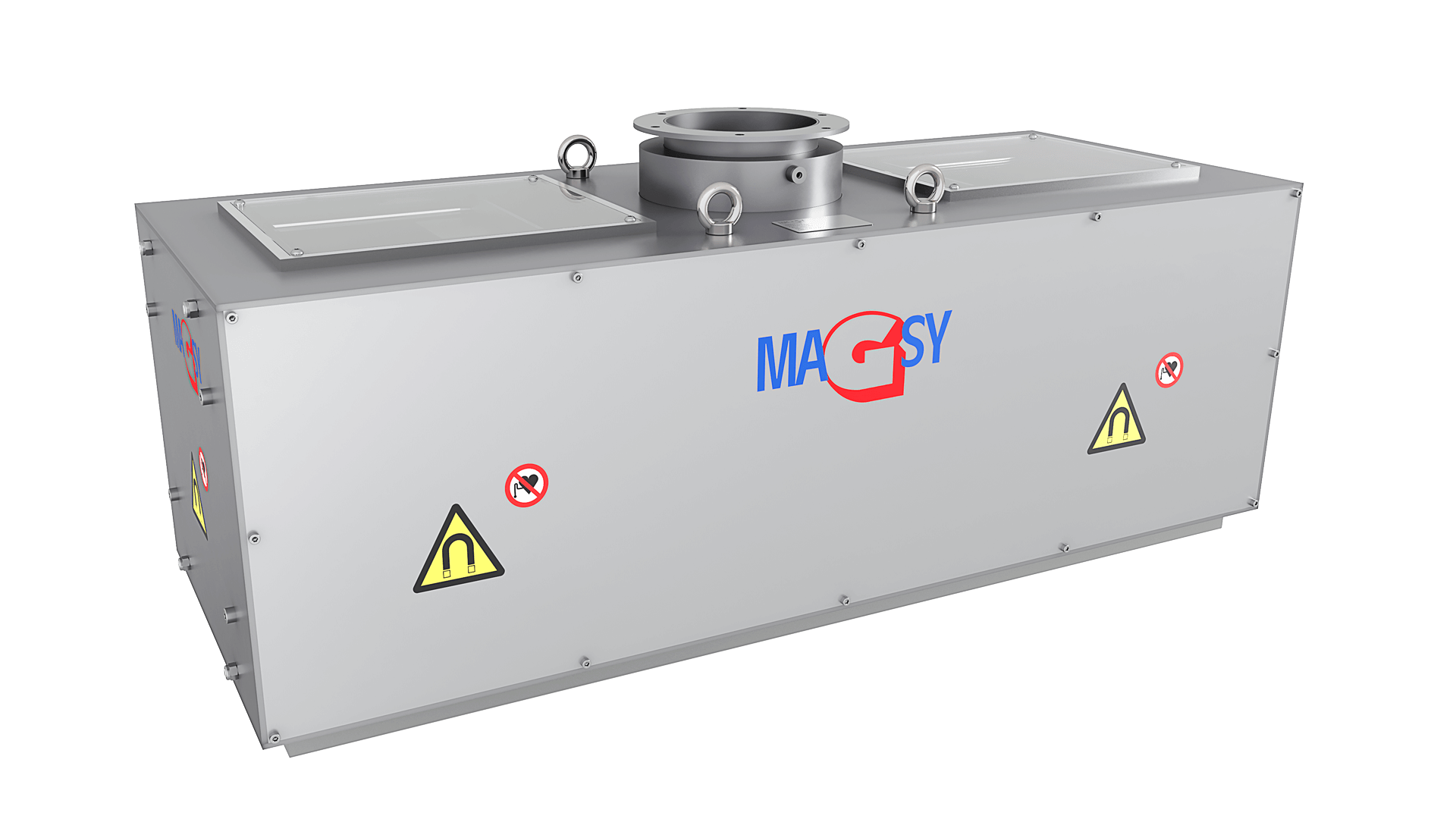

Otomatik temizleme sistemli MSP FAC plakalı manyetik separatörler
Plakalı manyetik separatörler hem teknolojik ekipmanların korunması (ferrit çekirdekli model) hem de nihai ürünün kontrol edilmesi ve güvence altına alınması (neodimyum çekirdekli model) için kullanılır.
Yüksek manyetik performans, kusursuz işçilik ve temizleme sistemiyle birlikte, teknolojik ekipmanların korunması ve nihai ürünün saflığı konusunda yüksek gereksinimlerin bulunduğu çeşitli sanayi sektörlerindeki en talepkâr müşterilerin ihtiyaçlarını karşılar.
✓ Otomatik temizleme sistemi
✓ Ferrit veya neodimyum çekirdek
✓ Teknolojinin korunması
✓ Nihai ürün kontrolü

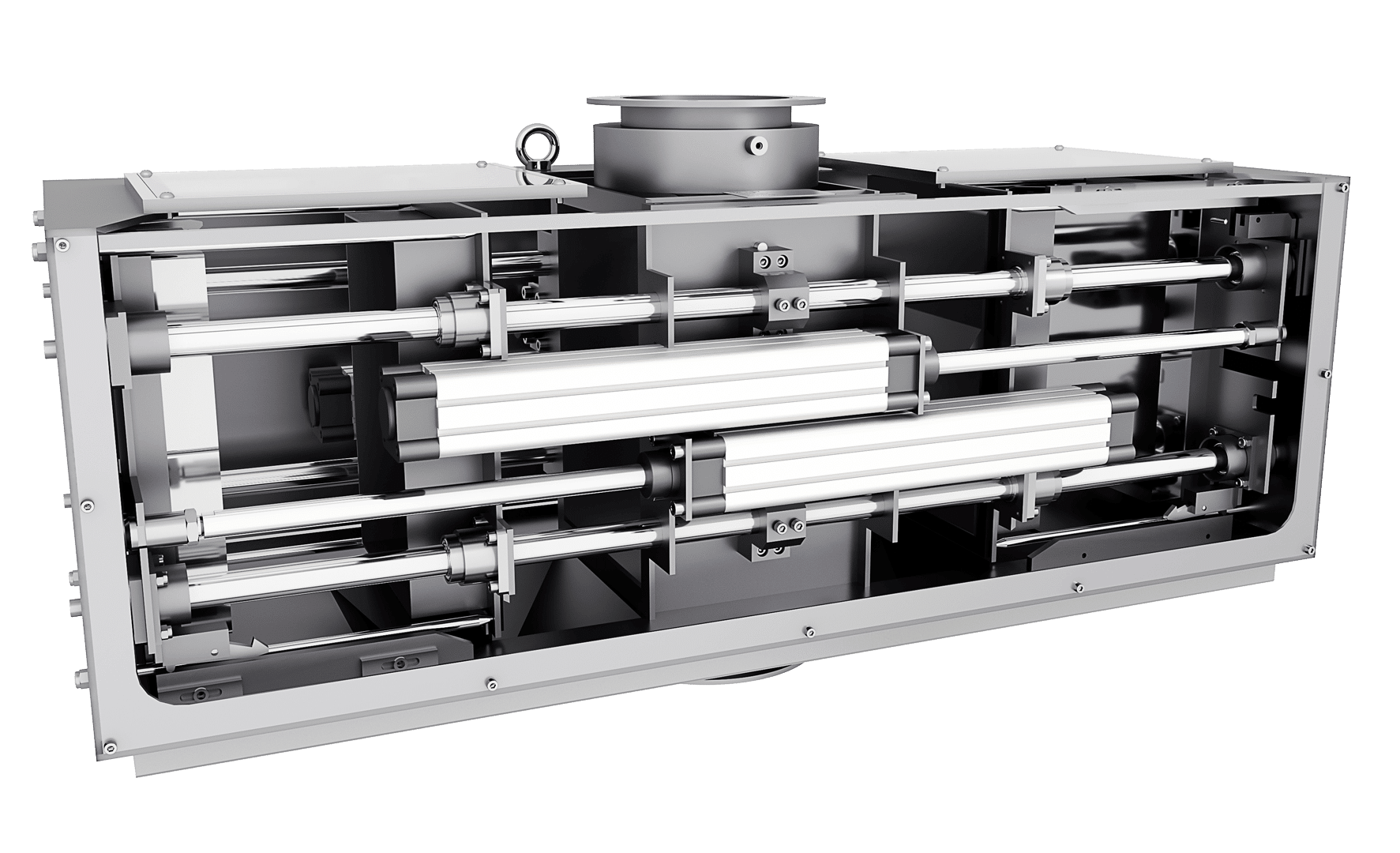

MSP FAC separatörünün çalışma prensibi
Manyetik separatör FESTO pnömatik elemanlarıyla kontrol edilir. Teslimata dâhil olan SIEMENS kontrol sistemi, çoğu endüstriyel işletmede kullanıma uygundur. Ayrıştırılan malzeme orta bölümden dökülür ve burada bulunan ayarlanabilir dağıtım siperi, malzeme akışını manyetik plakalar üzerine eşit şekilde yönlendirir. Otomatik temizleme işlemi sırasında plakalar separatörün yan bölümlerine hareket eder, burada manyetik etkilerini kaybeder ve yakalanan kirleticiler otomatik olarak yan boşaltma ağızlarına düşer. Manyetik çekirdeklerin benzersiz yapısı sayesinde MSP serisi, malzeme akışının tüm kesiti boyunca mükemmel manyetik özellikler sunar.
Otomatik temizleme sistemli MSP FAC manyetik separatörünün avantajları
✓ Temizleme işleminin otomatikleştirilmesi iş verimliliğini artırır, operatör gerektirmez ve insan faktöründen kaynaklanan olası temizleme aralığı ihmalini ortadan kaldırmaya yardımcı olur. Bir diğer önemli avantaj da yüksek iş güvenliğidir
✓ Ferromanyetik kirleticilerin yoğun olduğu işletmelerde kullanım
✓ Yakalanan kirletici miktarına göre ayarlanabilir temizleme aralığı
✓ Merkezi kontrol sistemine bağlanma imkânı (standart olarak potansiyelsiz kontaklar, isteğe bağlı olarak PROFINET veya PROFIBUS)
✓ Derin manyetik alan, yüksek kopma kuvveti ve manyetik indüksiyon
✓ Akışkanlığı düşük malzemeler ve aşındırıcı dökme malzemeler için de kullanılabilir – aşınmaya dayanıklı poliüretan kaplama – gıda endüstrisine uygun
✓ En yüksek ayırma kalitesinin gerekli olduğu veya çok ince ferromanyetik kirleticilerin daha yoğun bulunduğu konumlar için 7 manyetik devreli plakalı separatör geliştirilmiştir
✓ Örneğin EN 1935/2004 gibi gıda endüstrisinde kullanım standartlarını karşılar
✓ 1.4301 paslanmaz çelikten üretilmiştir; kontrol elemanları tanınmış FESTO, Siemens ve Rittal üreticilerindendir
✓ DN 150/200/250/300 boru sistemleri için hazırdır. Redüksiyon parçaları kullanılarak bağlantı uyarlanabilir
✓ Dayanıklılık, uzun ömür ve montaja hazır olma. Devreye alma ve personel eğitimi isteğe bağlı olarak teslimata dâhil edilebilir
✓ Doğrudan yerinde veya GSM modülü üzerinden uzaktan yönetimle servis desteği
✓ Manyetik özellik sertifikası – kalibre edilmiş cihazlar ve eğitimli personel tarafından ölçülür
✓ MAGSY servis departmanı tarafından doğrudan tesisinizde düzenli yıllık kontrol ve kontrol ölçümü
Plakalı manyetik separatörlerin işletmedeki kullanım alanları
Ürün saflığına yönelik ayırma
Ürünün güvenliğini ve nihai kalitesini sağlayan bir konumda kullanıldığında tam otomatik MSP FAC separatörü, üstün manyetik indüksiyon ve kopma kuvveti değerlerine ulaşan neodimyum manyetik çekirdekle donatılır. En yüksek ayırma kalitesinin gerekli olduğu veya çok ince ferromanyetik kirleticilerin daha yoğun bulunmasının beklendiği konumlar için 7 manyetik devreli plakalı separatör geliştirilmiştir.
Boyut modelleri
MSP FAC ürün serisi standart olarak 150/200/250/300 çapındaki boru sistemlerine uygun ölçülerde sunulur. Diğer ölçüler veya daha küçük çaplar için redüksiyon parçaları kullanılarak montaj yapılabilir.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Bağlantı gereksinimleri
✓ Elektrik: 230/16 A
✓ Pnömatik: basınçlı hava – sürekli 6 bar
Temel teknik özellikler
Manyetik donanım
Derin manyetik alan yapısına sahip ferrit mıknatıslar veya 1.4301/1.4404 paslanmaz çelik plaka ile korunan çok güçlü NdFeB mıknatıslar
Manyetik malzemenin sıcaklık dayanımı
Anizotropik ferrit 200 °C/NdFeB standart olarak 80 °C'ye kadar – isteğe bağlı 120 °C, 150 °C
Manyetik performans
Ferrit yaklaşık çekirdekte 2.100 G / 25 N /// temas yüzeyinde 1.800 G / 20 N
NdFeB yaklaşık çekirdekte 6.000 G / 80 N/// temas yüzeyinde 4.500 G / 60 N
Separatör malzemesi
Standart: paslanmaz çelik 1.4301 / AISI 304
İsteğe bağlı: paslanmaz çelik 1.4404 / AISI 316 L (asidik pH için)
Basınç dayanımı
Basınçlı boru hatlarında kullanım için tasarlanmamıştır
PLC – kontrol
Siemens
Pnömatik kontrol elemanları
FESTO
Pnömatik ve elektrik dağıtım panoları
Rittal
Yüzey işlemleri
Separatörün dış yüzeyleri ve gövdesi: seramik karışımla makine tipi kumlama
Bağlantı elemanları
Standart olarak 150×150/200×200/250×250/300×300
Gereksinimlere göre belirli konuma uygun bağlantı, geçiş ara parçaları kullanılarak yapılabilir
Çok tozlu ürünlerde toz giderme sistemine bağlantı önerilir – montaj delikleri separatör üzerinde hazırlanmıştır – DN 50 – düz boru
Conta malzemesi
Standart: gıda endüstrisinin gereksinimlerini karşılayan conta
İsteğe bağlı: gereksinimlere göre
İsteğe bağlı işlevsel aksesuarlar
Aşınmaya dayanıklı poliüretan kaplama
ATEX 22 ortamları için elektrikli ve pnömatik kontrol elemanları
Farklı boru çapına montaj için ara parçalar
Devreye alma ve personel eğitimi
Parçaların makine işleme ve kaynakları
Makine işleme
Tüm makine işleme işlemleri MAGSY CZ'nin kendi üretim tesisindeki makinelerde ve kendi makine işleme teknolojisi kullanılarak gerçekleştirilir.
Parça kaynakları
Paslanmaz malzemelerin kaynağına ilişkin geçerli teknik standartların gereksinimlerine göre gerçekleştirilir. Kaynakların kapsamlı nihai kontrolü sayesinde yüksek işçilik kalitesi garanti edilir.
MSP FAC plakalı manyetik separatör hangi uygulamalar için uygundur?
MSP FAC plakalı manyetik separatör, dökme malzemelerdeki ferromanyetik kirleticilerin otomatik olarak ayrılması, teknolojik ekipmanların korunması veya nihai ürünün saflığının sağlanması gereken işletmeler için uygundur.
Üretim teknolojilerinin korunması
Daha iri ferromanyetik kirleticilerin yakalanması ve sonraki üretim ekipmanlarının korunması.
Nihai ürünün saflığı
Yüksek ayırma kalitesinin ve ince ferromanyetik kirleticilerin yakalanmasının gerekli olduğu konumlarda ürün kontrolü.
MSP FAC plakalı manyetik separatör nasıl seçilir?
Seçim sırasında separatörün temel olarak üretim teknolojisini korumak mı yoksa nihai ürünü kontrol etmek mi amacıyla kullanılacağı belirlenmelidir. Ayrıca manyetik çekirdek türü, boru sistemi, malzemenin özellikleri, ferromanyetik kirleticilerin yoğunluğu, merkezi kontrol sistemine bağlantı gereksinimi ve çalışma koşulları dikkate alınmalıdır.
✓ teknolojinin korunması veya ürün saflığı
✓ ferrit veya neodimyum çekirdek
✓ DN 150/200/250/300 boru sistemi
✓ malzemenin türü ve akışkanlığı
✓ otomatik temizleme aralığı
✓ merkezi kontrol sistemine bağlantı
Bize sorun – size yardımcı olalım!
Özel üretim bizim güçlü yönümüzdür.
Malzemeye, boru sistemine, istenen ayırma kalitesine ve belirli işletmenin koşullarına göre uygun plakalı manyetik separatör modelini seçmenize yardımcı oluruz.
